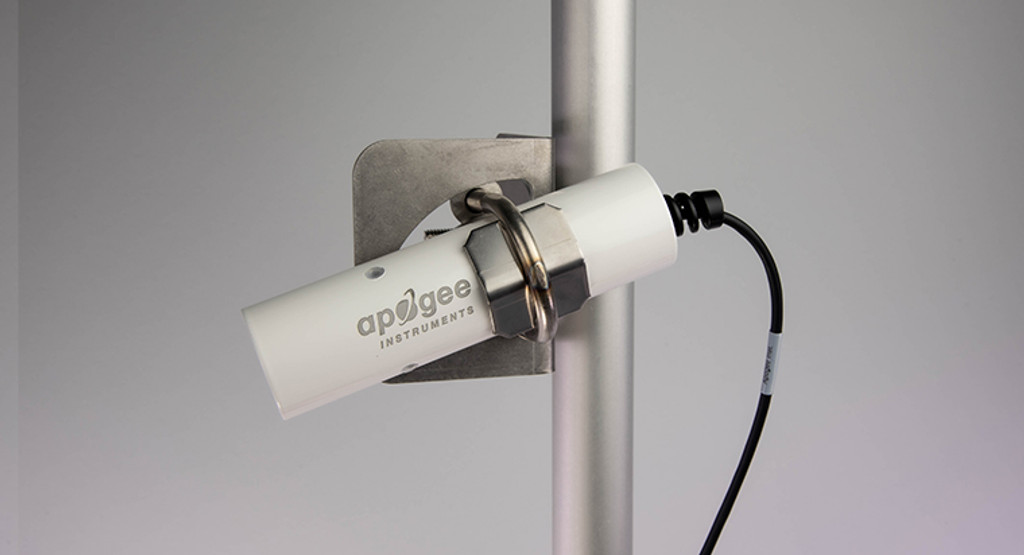

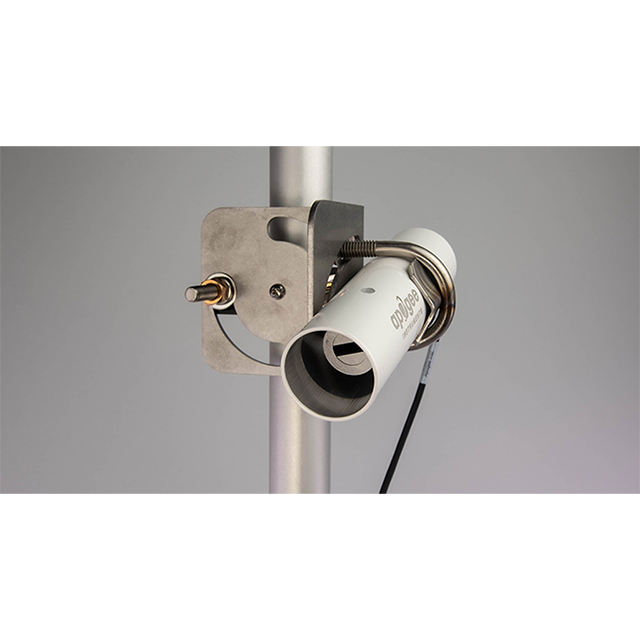

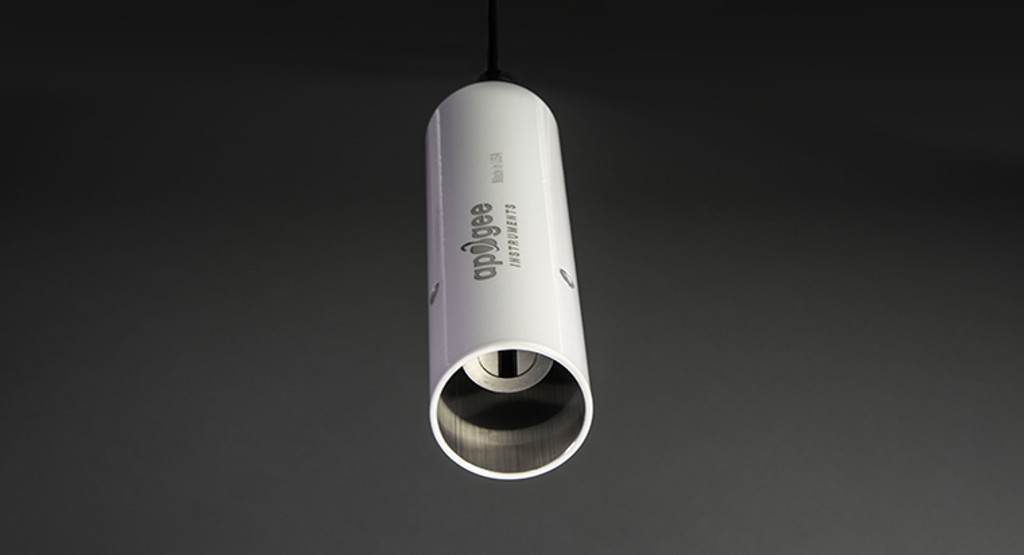

SI-4HR：SDI-12路面紅外輻射計傳感器

更新時間:2025-03-13

瀏覽量:1568

品牌：Apogee
型號：SI-4HR
描述：SI-4HR 紅外輻射計是專門為道路天氣網絡開發的，具有10°垂直視場，可以遠程檢測狹窄和遠處的目標道路。這個......
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SI-4HR：SDI-12路面紅外輻射計傳感器功能特性：

用戶手冊 技術圖紙 數據表

SI-4HR 紅外輻射計是專門為道路天氣網絡開發的，具有10°垂直視場，可以遠程檢測狹窄和遠處的目標道路。矩形孔徑使水平視場盡可能的擴大，從而允許更大的集成測量，而不包括諸如天空或周圍地形之類的不期望的目標區域。細長的外部護罩設計用于更好地防止傳感器上的積雪和結冰。SI-4HR具有SDI-12數字輸出和高質量電纜，端接在預鍍錫尾纖引線中，便于連接到數據記錄器和控制器。傳感器的響應時間為0.6秒。傳感器包括IP68 不銹鋼電纜連接器，距離頭部30厘米，以簡化傳感器的拆卸和更換，便于維護和重新校準。

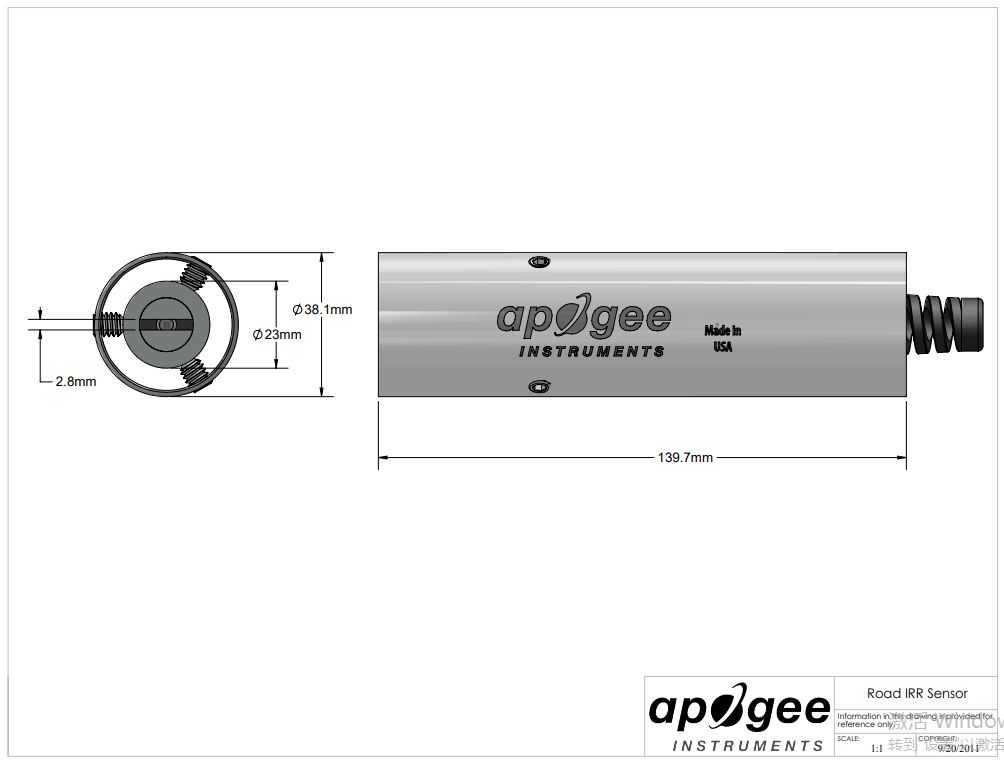

SI-4HR：SDI-12路面紅外輻射計傳感器圖紙：

SI-4HR 圖紙

SI-4HR：SDI-12路面紅外輻射計傳感器規格：

輸入電壓要求	5.5 至 24 伏直流電
電流消耗	1.5 毫安（靜態），2.0 毫安（活動）
校準不確定度（-30 至 65 C），當目標和檢測器溫度在 20 C 以內時	0.3攝氏度
校準不確定度（-40 至 80 C），當目標和檢測器溫度相差超過 20 C	0.5攝氏度
測量重復性	小于 0.05℃
穩定性（長期漂移）	當鍺過濾器保持清潔狀態時，每年斜率變化小于 2%
響應時間	0.6 秒，檢測器信號在階躍變化后達到 95% 的時間，SDI-12 電路的最快數據傳輸速率為 1 秒
視場	5°垂直半角；16°水平半角
光譜范圍	8 至 14 微米；大氣窗
操作環境	-50 至 80 攝氏度；0 至 100 % 相對濕度（非冷凝）
尺寸	直徑 23 毫米，長度 60 毫米
質量	219 g（含 5m 導線）
電纜	5 m 的雙導體屏蔽雙絞線；TPR 夾克（高耐水性、高紫外線穩定性、寒冷條件下的柔韌性）；尾纖引線；不銹鋼 (316)，M8 連接器距離傳感器頭 25 厘米
保修	質保4年，防止材料和工藝缺陷
制造	美國制造
